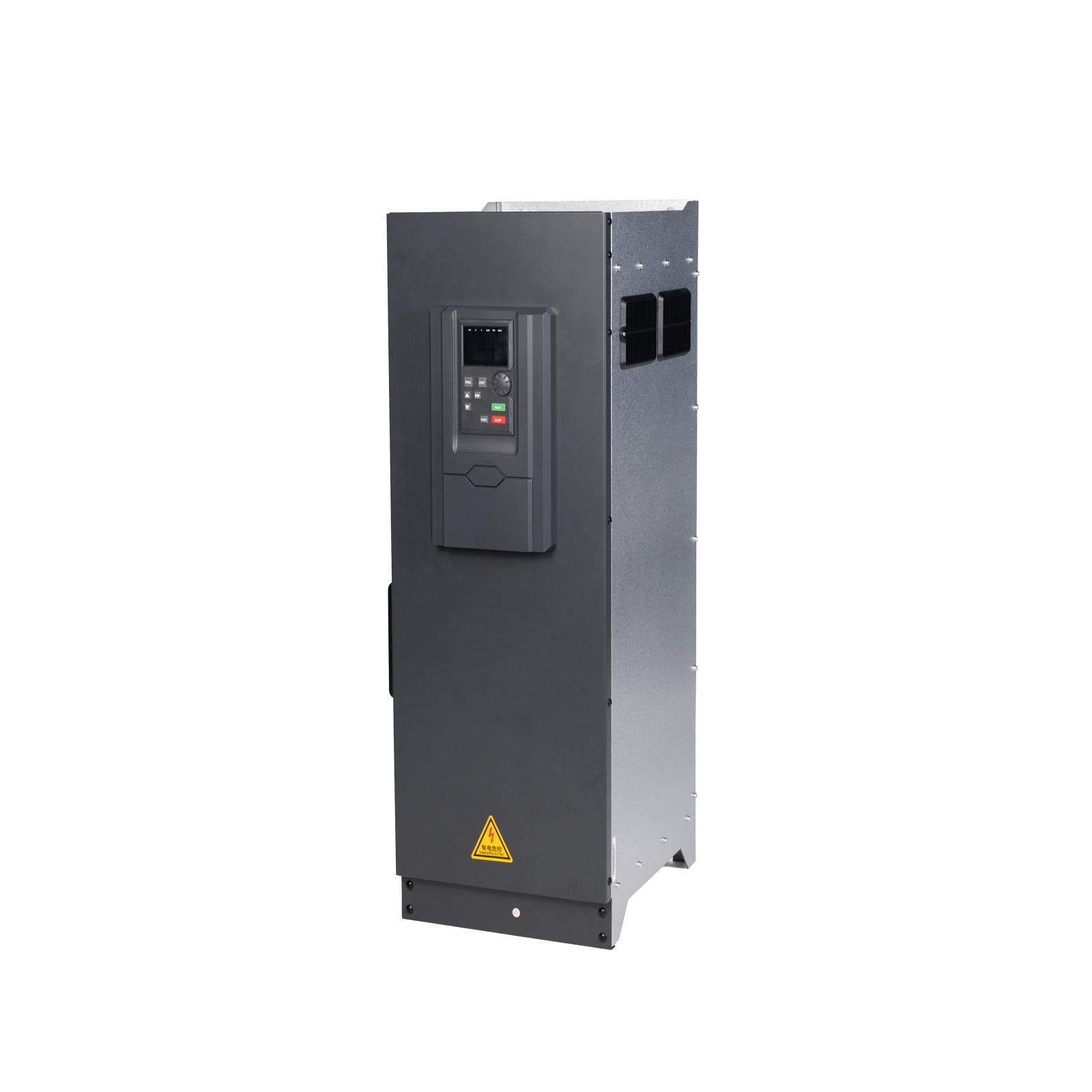

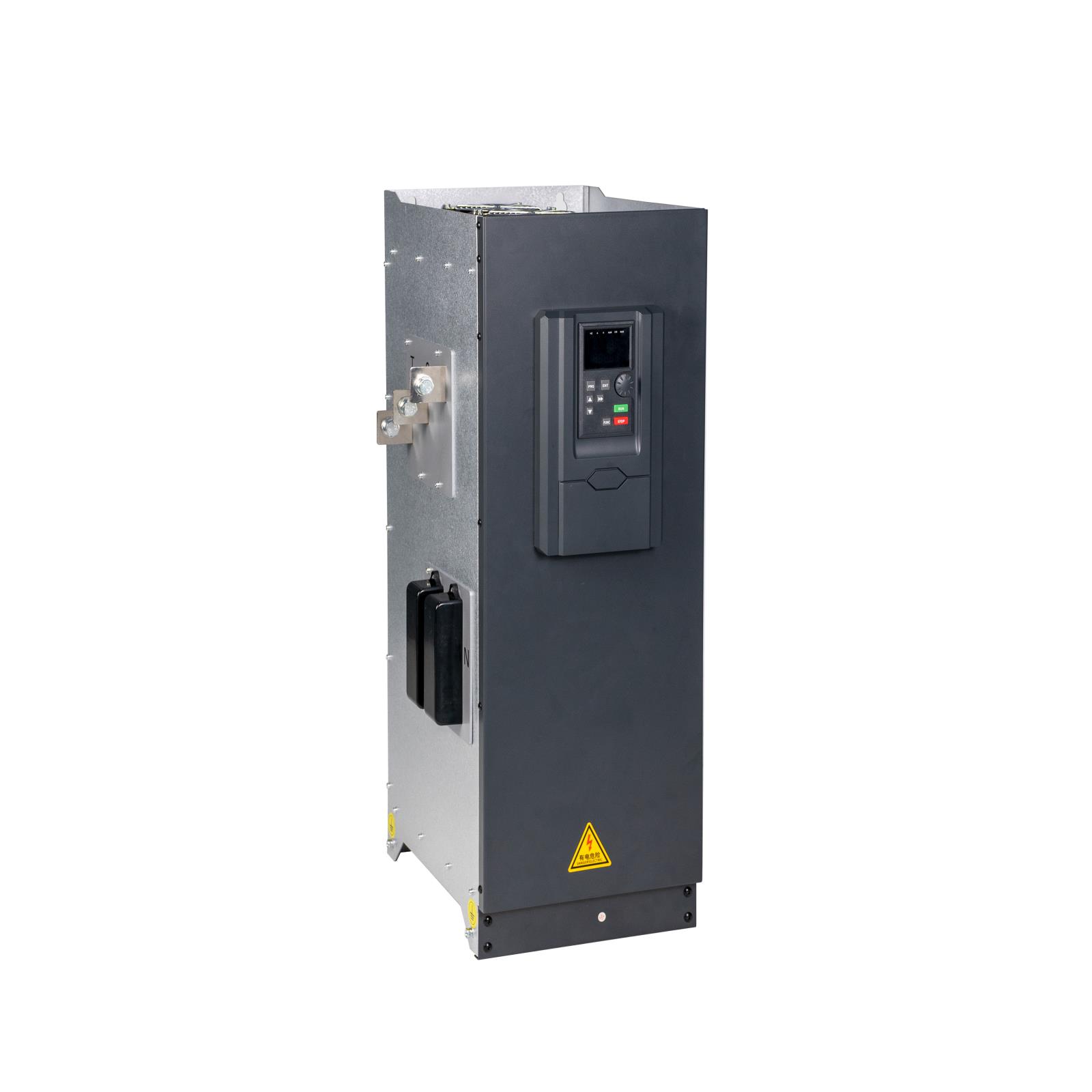

HS720H系列变频器，是针对传统农业、工业及制造业等领域所研制的通用型矢量变频器，广泛适用于风机水泵、印刷包装、电力建材、冶金化工、市政消防等行业。该系列变频器具有性能卓越、功能丰富、结构精巧、操作简单、安全可靠、环境适应性好等特点。


■ 性能卓越

电流矢量控制算法，带载能力强、响应速度快、调速范围宽

■ 宽电压输入

电网电压和频率波动时，自动调节输出，对电机和生产机械的冲击小

■ 应用广泛

涵盖多种典型负载的应用功能，满足各类应用的需

■ 内置制动单元

结构紧凑，内置制动单元（22kW及以下标准配置）

■ RS485通讯

标准RS485串行通信接口，标准的MODBUS通信协议

■ 保护性能完备

过流、过压、输入缺相、输出缺相、输出不平衡检测等保护功能

■ 安全性高

成熟可靠的结构设计、高阻燃材料，确保产品使用安全

■ 可靠性强

全部采用日本富士模块。


截屏2025-06-26 14.30.31.jpg

项目		技术规格
输出	输出电压	AC 0-440V
	输出频率	低频模式：0.00Hz~500.00Hz 高频模式：0.0Hz ~ 3200.0Hz
	载波频率	0.8kHz~16.0kHz（可根据负载自动调节）
	过载能力	150%/1分钟
输入	额定电压/频率	单相：220V，50/60Hz 三相：380V，50/60Hz
	电压波动范围	三相：380V±15%，允许范围：AC 323V～437V 单相：220V±15%，允许范围：AC 187V～253V
	频率波动范围	±5%
控制性能	频率设定分辨率	数字设定	0.01Hz
		模拟设定	最大频率×0.025%
	控制方式	V/F控制，开环矢量控制(SVC)
	启动转矩	SVC	0.25Hz/150%额定转矩
	调速范围	SVC	1：200
	稳态速度精度	SVC	±0.5%最大转速
	转矩提升	转矩提升 0.0%~30.0%
	V/F曲线	直线型、多点型、V/F完全分离、V/F半分离共4种
	逐波限流	V/F模式下，实现快速响应并保证变频器正常运行
	加减速曲线	直线或S曲线加减速方式； 4种加减速时间，加减速时间范围0.1s~6500.0s
	自动电压调整	当电网电压变化时，自动保持输出电压恒定
	直流制动	直流制动频率：0.00Hz~最大频率直流制动电流：0.0%~100.0% 直流制动时间：0.0s~100.0s
	点动控制	点动频率范围：0.00Hz~最大频率点动加减速时间：0.1s~6500.0s
	PLC和多段速	内置PLC功能，最多16段速运行
	过压/过流失速控制	自动限制运行时的电流和电压，防止频繁跳闸
	转矩限定与控制	自动限制转矩电流，矢量控制模式下可实现转矩控制

控制输入输出信号	运行指令	操作面板、控制端子、串行通讯给定，可实现多种方式切换
	主频率指令	数字给定、模拟电压给定、模拟电流给定、脉冲给定(选配)、通讯给定，可实现多种方式切换
	辅助频率指令	与主频率结合，实现频率微调和合成
	输入端子	■ 0~5V的键盘电位器输入 ■ 6路可编程输入端子，其中1路支持最高50kHz的高速脉冲输入(选配) ■ 2路AI端子，1路支持0~10V电压输入，1路支持0~10V电压输入或 0~20mA电流输入
	输出端子	■ 1路可编程的开路集电极输出(或设定为高速脉冲输出端子(选配)) ■ 1路可编程继电器输出（或设定为2路可编程继电器输出(选配）） ■ 1路AO输出
	串行通讯接口	RS-485接口
保护功能		过压、欠压、过流、电流限幅、过载、过热、电子热过载继电器、过压失速、数据保护等
显示	五位数码显示(LED) 及状态指示灯	参数设定：显示参数号及参数值	功能代码、数据、状态
		运行显示：显示运行频率、电流等
		故障显示：显示故障代码
使用条件	安装场所	室内，海拔不高于1000米，无尘，无腐蚀性气体，无日光直射
	适用环境	-10℃~+40℃（裸机为-10℃~+50℃），20%~90%RH（无凝露）
	振动	小于0.5g
	储存方式	-25℃~+65℃
	安装方式	壁挂式，柜式
防护等级		IP20

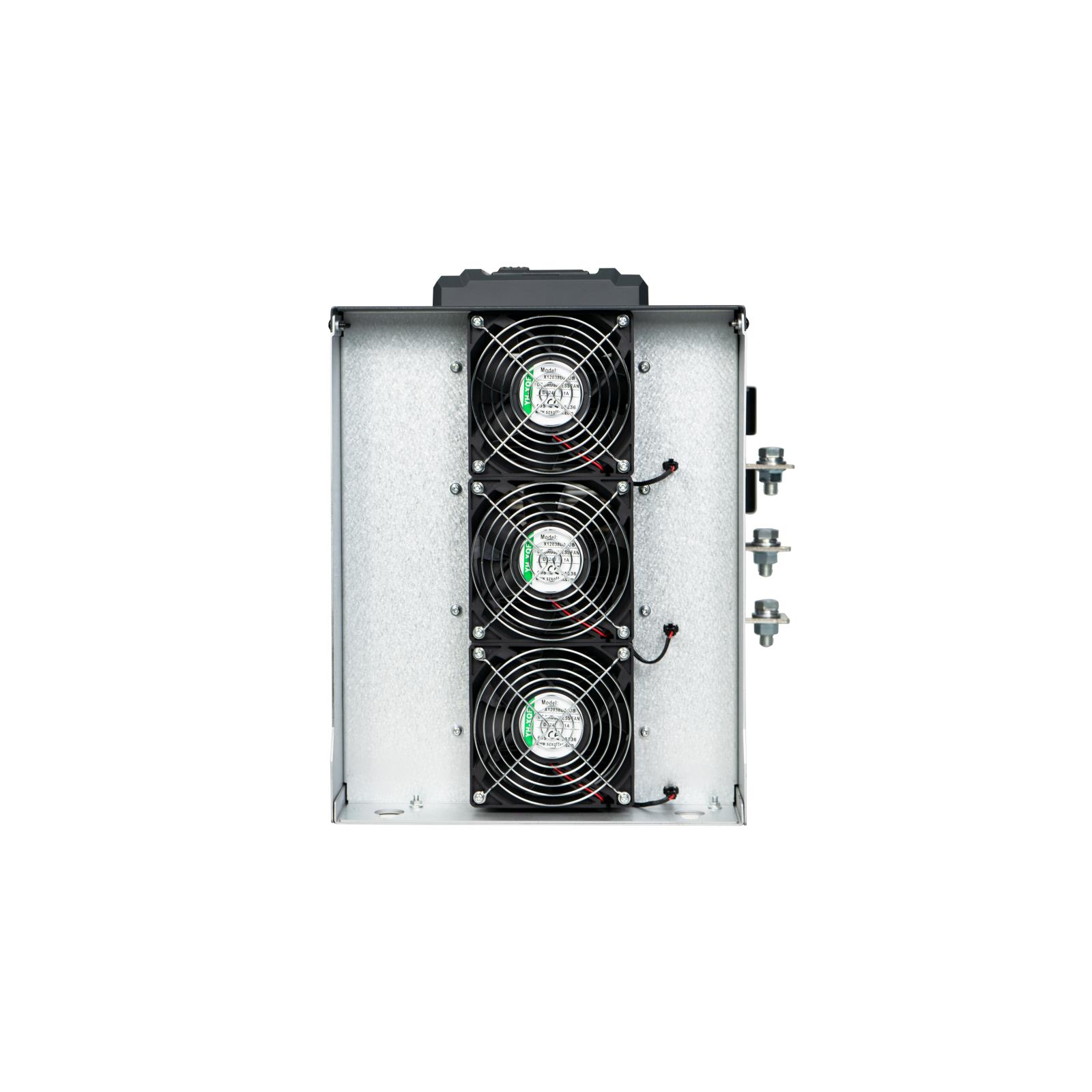

冷却方式		强迫风冷
