■ 性能卓越
■可通过操作面板、控制端子、串行通讯多种方式切换给定运行指令；
■各种给定方式
■可通过数字给定、模拟电压给定、模拟电流给定、脉冲给定、通讯给定，可实现主频率指令；
■控制性能优秀
■具有自动/手动转矩提升，V/F曲线，逐波限流，加减速曲线，直流制动，点动控制，PLC 和多段速运行，
内置 PID，定时控制，瞬停不停，自动电压调整等控制功能；
■ 保护性能完备
■具备输出缺相、过流、过压、过载、过温等保护功能；
■ RS485通讯
■具有RS-485通讯功能。

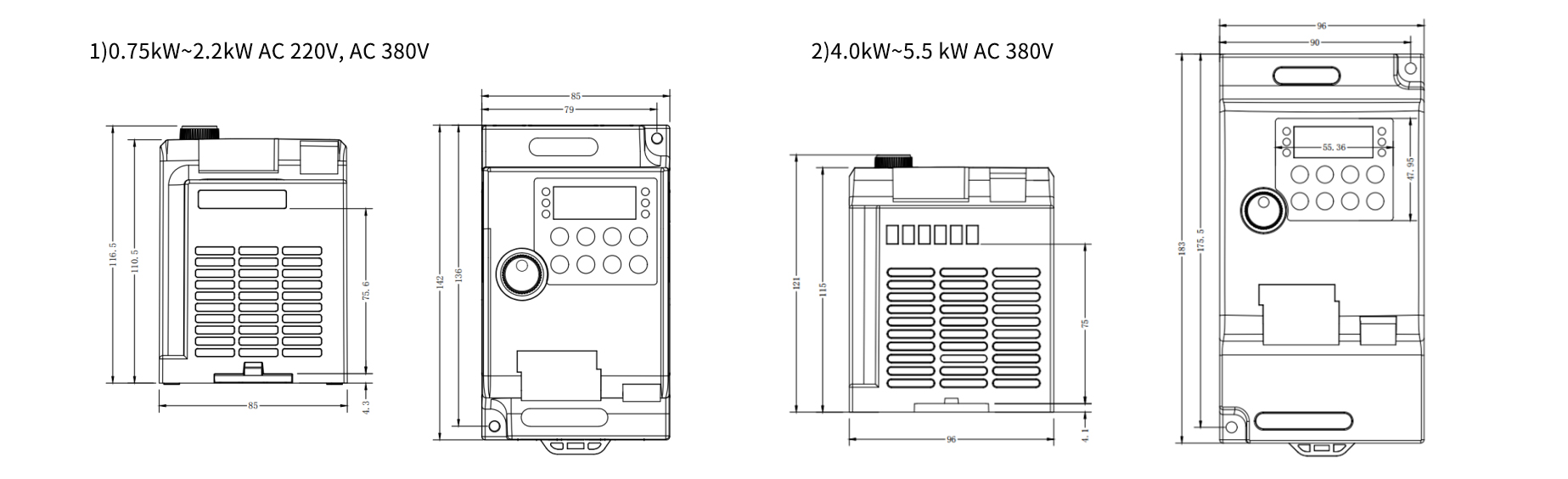

输入电源 | 机型 | 功率 | 输出电流 | 外型尺寸 | 安装尺寸 |
单相交流200V-240V | 0.75S1-220V | 0.75KW | 4 | 142*85*116.5 | 136*79-M4 |
1.5S1-220V | 1.5KW | 7 | |||
2.2S1-220V | 2.2KW | 9.6 | |||
4.0S1-220V | 4.0KW | 17 | 183*96*121 | 175.5*90-M5 | |
三相交流340V-440V | 0.75G3-380V | 0.75KW | 2.1 | 142*85*116.5 | 136*79-M4 |
1.5G3-380V | 1.5KW | 3.8 | |||
2.2G3-380V | 2.2KW | 5.1 | |||
4.0G3-380V | 4.0KW | 9 | 183*96*121 | 175.5*90-M5 | |
5.5G3-380V | 5.5KW | 13 |
HS-310技术规格
项 目 | 技术规格 | |||
输 出 | 输出电压 | 0V~输入电压 | ||
输出频率 | 低频模式：0.00Hz~500.00Hz 高频模式：0.0Hz ~ 3200.0Hz | |||
载波频率 | 0.8kHz~16.0kHz（可根据负载自动调节） | |||
过载能力 | 150%/1分钟 | |||
输 入 | 额定电压/频率 | 单相：220V，50/60Hz 三相：380V，50/60Hz | ||
电压波动范围 | 三相：380V±15%，允许范围：AC 323V～437V 单相：220V±15%，允许范围：AC 187V～253V | |||
频率波动范围 | ±5% | |||
控 制 性 能 | 频率设定分辨率 | 数字设定 | 0.01Hz | |
模拟设定 | 最大频率×0.025% | |||
控制方式 | V/F控制，开环矢量控制(SVC) | |||
启动转矩 | SVC | 0.25Hz/150%额定转矩 | ||
调速范围 | SVC | 1：200 | ||
稳态速度精度 | SVC | ±0.5%最大转速 | ||
转矩提升 | 转矩提升 0.0%~30.0% | |||
V/F曲线 | 直线型、多点型、V/F完全分离、V/F半分离共4种 | |||
逐波限流 | V/F模式下，实现快速响应并保证变频器正常运行 | |||
加减速曲线 | 直线或S曲线加减速方式； 4种加减速时间，加减速时间范围0.1s~6500.0s | |||
自动电压调整 | 当电网电压变化时，自动保持输出电压恒定 | |||
直流制动 | 直流制动频率：0.00Hz~最大频率 直流制动电流：0.0%~100.0% 直流制动时间：0.0s~100.0s | |||
点动控制 | 点动频率范围：0.00Hz~最大频率 点动加减速时间：0.1s~6500.0s | |||
PLC和多段速 | 内置PLC功能，最多16段速运行 | |||
过压/过流失速控制 | 自动限制运行时的电流和电压，防止频繁跳闸 | |||
转矩限定与控制 | 自动限制转矩电流，矢量控制模式下可实现转矩控制 | |||

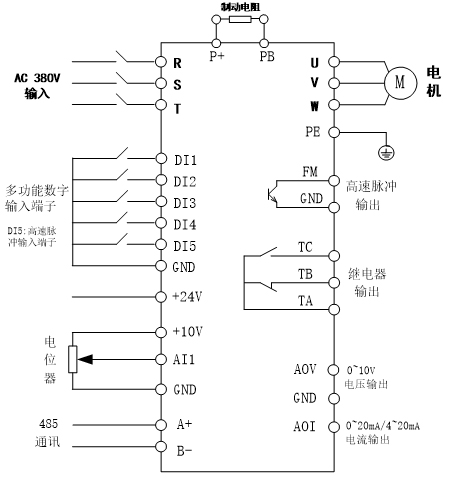

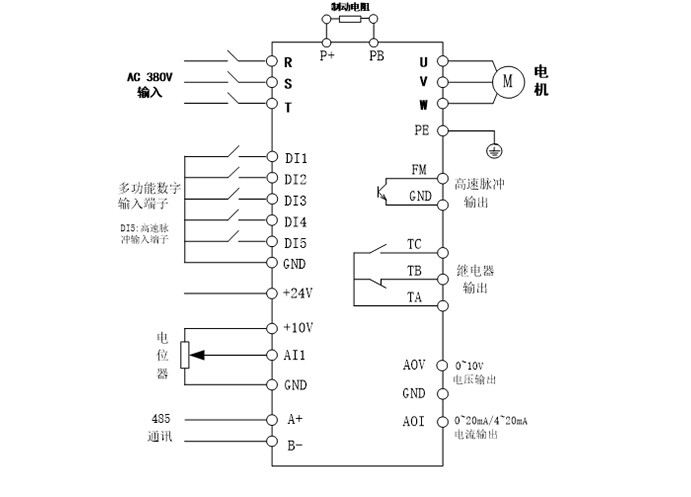

控制输入输出信号 | 运行指令 | 操作面板、控制端子、串行通讯给定，可实现多种方式切换 | ||
主频率指令 | 数字给定、模拟电压给定、模拟电流给定、脉冲给定、通讯给定，可实现多种方式切换 | |||
辅助频率指令 | 与主频率结合，实现频率微调和合成 | |||
输入端子 | ■ 0~5V的键盘电位器输入 ■ 5路可编程输入端子，其中1路支持最高50kHz的高速脉冲输入 ■ 1路AI端子，支持0~10V电压输入，0~20mA和4~20mA电流输入 | |||
输出端子 | ■ 1路高速脉冲输出端子(或设定为可编程的开路集电极输出) ■ 1路可编程继电器输出 ■ 2路AO输出，1路支持0~10V电压输出，1路支持0~20mA或4~20mA电流输出 | |||
串行通讯接口 | RS-485接口 | |||
保护功能 | 过压、欠压、过流、电流限幅、过载、过热、电子热过载继电器、过压失速、数据保护等 | |||
显示 | 五位数码显示(LED) 及状态指示灯 | 参数设定：显示参数号及参数值 | 功能代码、 数据、状态 | |
运行显示：显示运行频率、电流等 | ||||
故障显示：显示故障代码 | ||||
